IEC62056-21 160V DCU واحد غلظت دستگاه های الکتریکی خانگی

واحد تمرکز داده هوشمند (DCU) برای خواندن و کنترل کنتورهای هوشمند از راه دور از طریق AMI

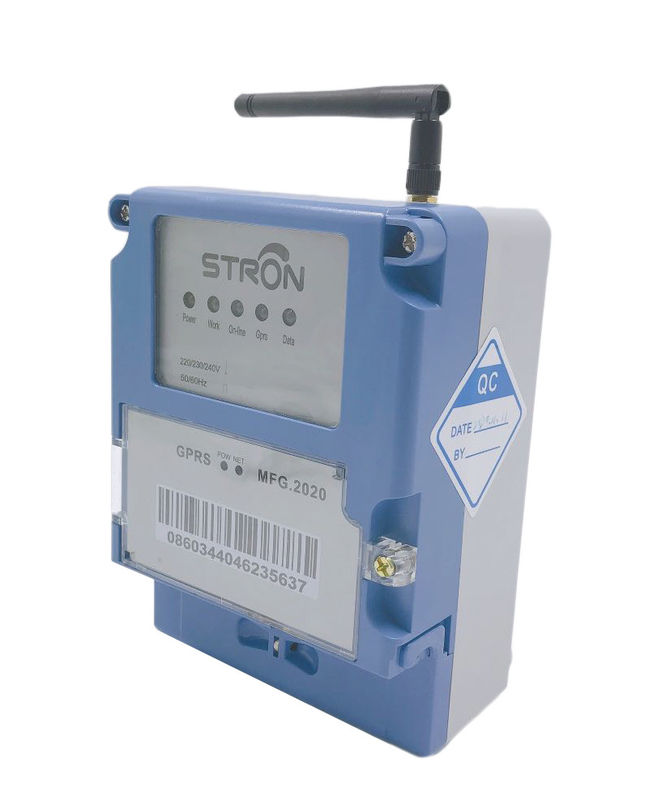

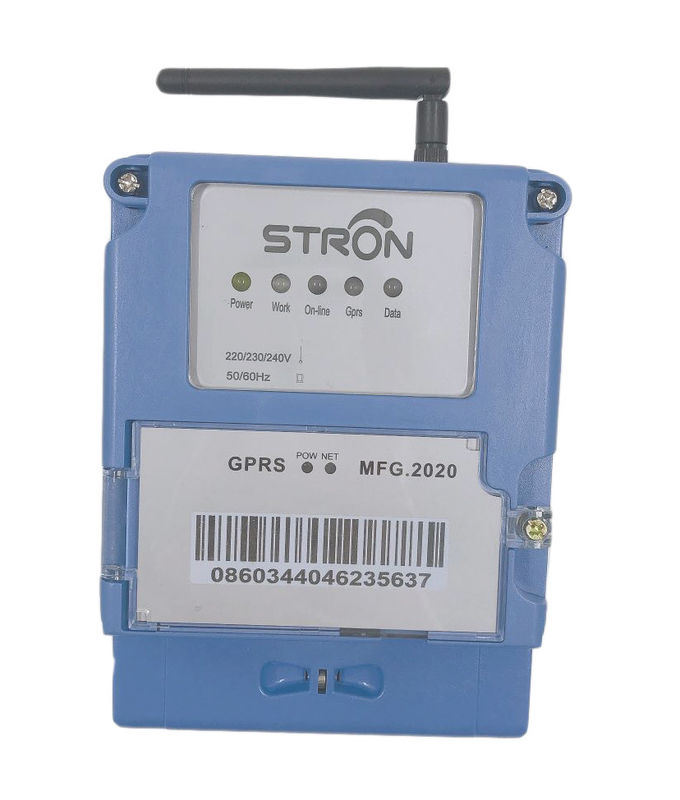

متمرکز کننده هوشمند داده ST368 به برنامه هوشمند اندازه گیری اختصاص داده شده است و به عنوان دروازه ای بین دستگاه های اندازه گیری و سیستم AMR / AMI طراحی شده است ، ایجاد دو روش ارتباط از نقاط اندازه گیری به سیستم AMR / AMRI ، انجام تنظیم وظایف ، جمع آوری داده ها ، انتقال داده ها و ذخیره داده ها ، مدیریت متر ، اجرای وظیفه اطلاعات GPRS و مدیریت شبکه RF.

ST368 به طور مثر از رسانه های RS485 ، RF-LORA برای برقراری ارتباط با مترهای هوشمند و GPRS ، 3G ، DSL و فیبر نوری برای ارتباط uplink استفاده می کند.

گواهینامه ها

✽ ISO 9001 ؛ایزو 14001

✽ گواهینامه STS

ویژگی های اصلی

1. استاندارد STS سازگار است

2. اتصال RS485 / RF-LORA به کنتورهای هوشمند

3. ارتباط GPRS / 3G / DSL با یک سیستم سرآمد AMR / AMI پیوند برقرار می کند

4. جمع آوری داده ها شامل کل مصرف / مصرف روزانه و ماهانه تاریخی است

5. پارامتر / وضعیت / خواندن داده ها در زمان واقعی

6. ثبت رویداد را دستکاری کنید و به طور خودکار بارگذاری کنید

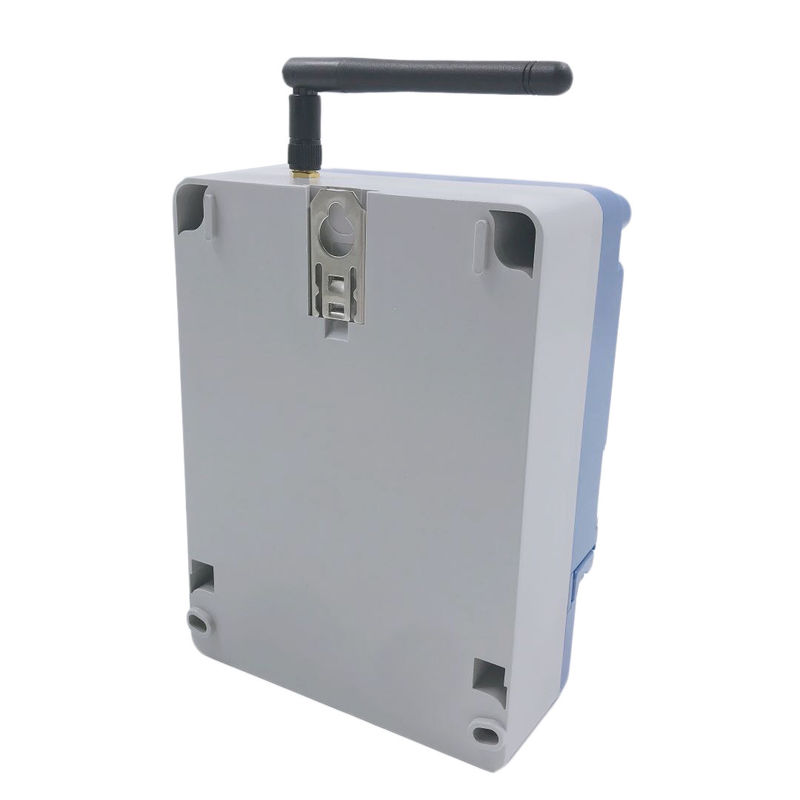

7. نصب آسان به دلیل نصب BS

مابعاد بعدی

مولفه های

کاربرد

این DCU می تواند از طریق ماژول GPRS در اتصال با سیستم AMI ارتباط برقرار کند و با کنتورهای هوشمند مانند کنتور برق ، کنتور آب و پایین آورنده کنتور گاز با ماژول RF ارتباط برقرار کند.

متر آب را به عنوان مثال در نظر بگیرید: کنتور آب دارای ماژول RF ساخته شده در داخل ، DCU است و داده های کنتور را از ماژول RF دریافت می کند ، سپس از طریق ماژول GPRS به سیستم AMI می فرستد ، سپس سیستم AMI می تواند از راه دور متر را بخواندهنگامی که ما عملکرد شارژ مجدد را انجام می دهیم ، Token شارژ را با سیستم AMI تولید می کنیم ، Token از طریق ماژول GPRS به DCU منتقل می شود ، سپس DCU Token را به کنتور آب می فرستد.پس از اعتبار دریافت شده توسط متر آب ، شارژ از راه دور موفقیت آمیز است.

با استفاده از این DCU ، سیستم AMI نه تنها می تواند داده های کنتور آب پیش پرداخت منفرد را کنترل کند ، بلکه کنتور آب فله پیش پرداخت را نیز کنترل می کند.بنابراین می توانیم از صحت داده های منتقل شده به سیستم AMI اطمینان حاصل کنیم و محل شکستگی لوله های آب را تشخیص دهیم.
