محل منبع:
هونان
نام تجاری:
Stron
گواهی:
STS
شماره مدل:
دیافراگ دو لوله

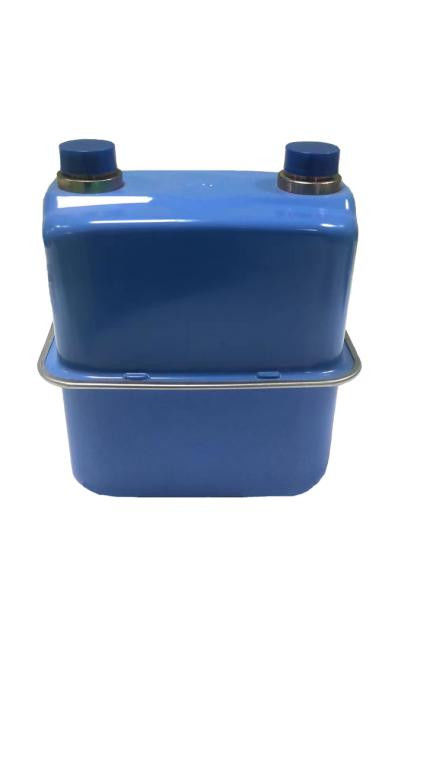

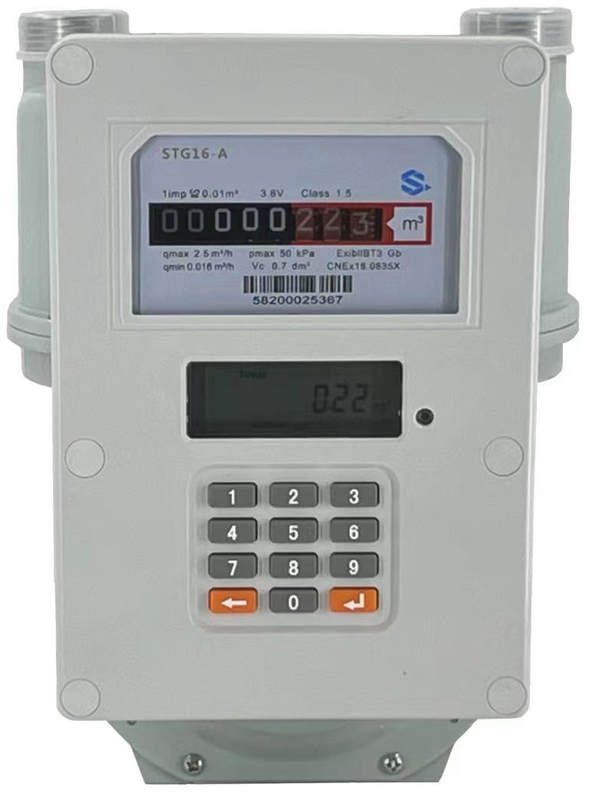

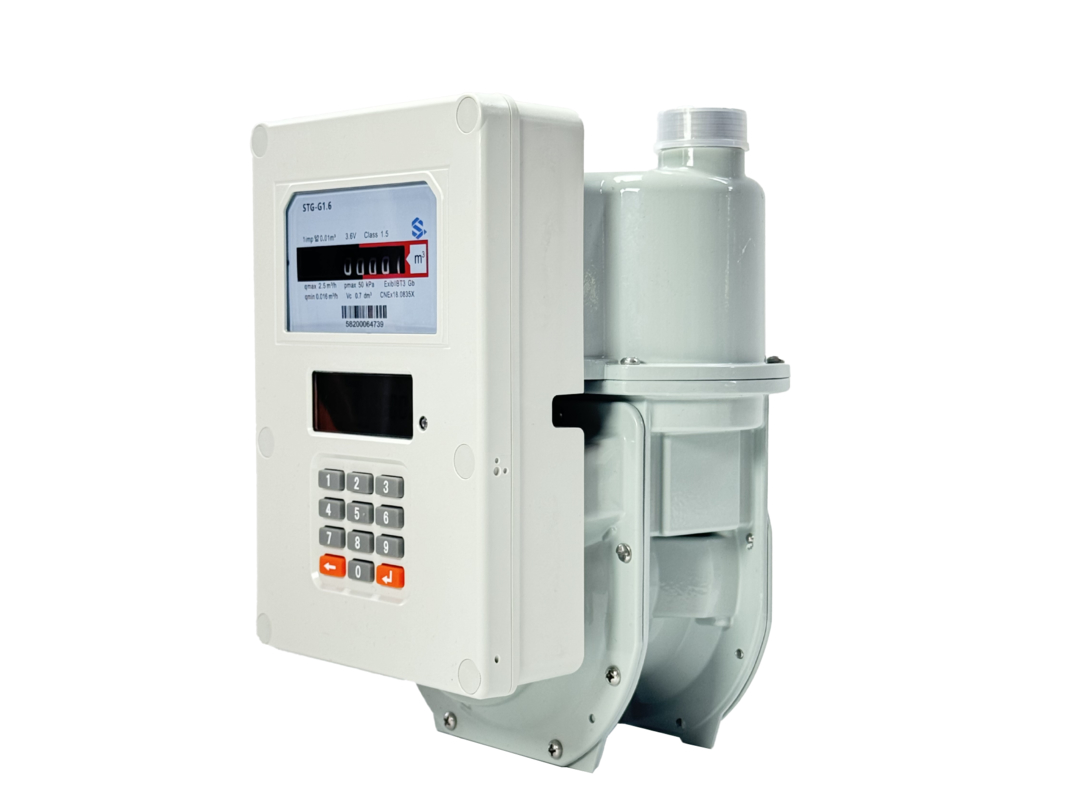

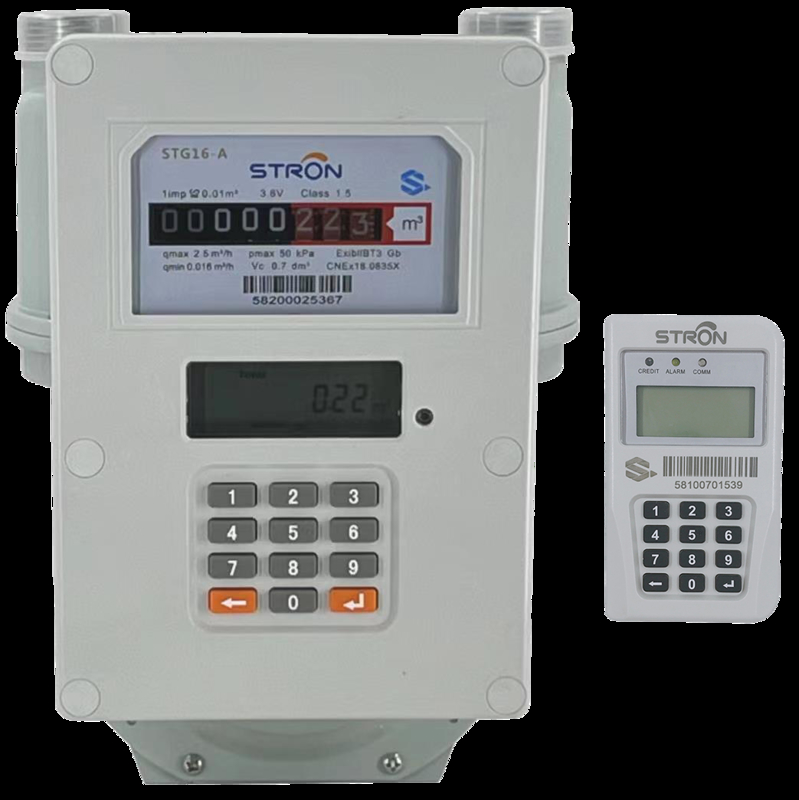

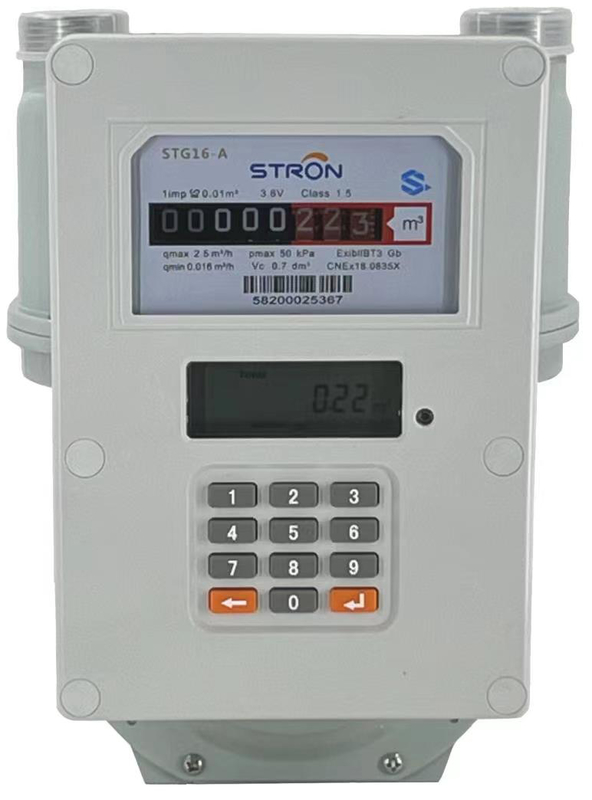

دستگاه اندازه گیری گاز دیافراگم IG1.6S پیش پرداخت ATC دو لوله ای کارت کارتIG2.5S |IG4S
سری IGS کنتورهای گاز اعتباری هستند که از کارت های رمزگذاری شده رمزگذار به عنوان حامل داده استفاده می کنند. سیستم های IGS ما به بهترین وجهی متناسب با نیازهای شرکت های تأمین گاز طبیعی است. از طریق کارت IC برای خواندن جریان گاز ، وضعیت کنتور یا عملکرد غیر عادی کنتور و سایر اطلاعات. این به اپراتور اجازه می دهد بدون خواندن در محل ، داده های مربوطه را از مشتری دریافت کند.
کنتور مناسب برای انواع رسانه های گاز مانند: گاز خانگی ، گاز طبیعی و متان و غیره است. بنابراین ، دامنه کاربرد بسیار زیاد است ، راحت تر برای کاربران ، معادل یک جدول چند منظوره ، به ویژه مقرون به صرفه و راحت سیستم کالیبراسیون یکپارچه حرکت دریچه را با توجه به جریان بهینه گاز هماهنگ می کند. منحنی خطای خطی عالی حتی در سرعت جریان پایین تضمین می شود. مقادیر Qmin پایدار می مانند و سنجها به دلیل ویژگی های چرخش بهینه شیر در برابر آلودگی مقاوم هستند.
برای اطمینان بیشتر کاربران ، دستگاه های اندازه گیری گاز دیافراگم پیش پرداخت Atmos® IC مطابق با استانداردهای EN1359: 1998 / A1: 2006 و OIML R137-1 (2012) هستند.
ویژگی های عملکرد
function عملکرد پیش پرداخت
housing مسکن پوشش داده شده با پودر فولاد گالوانیزه برای حداکثر مقاومت در برابر خوردگی
resistant مقاوم در برابر آتش (HTB) تا 0.1 بار مطابق با استاندارد EN1359
system سیستم یکپارچه برای تنظیم منحنی خطا
stability پایداری طولانی مدت به دلیل استفاده از دیافراگم های با کیفیت بالا
■ قابل احیا با پالسر
■ اختیاری: جلوگیری از جریان معکوس
material مواد مسکن: ورق فولاد گالوانیزه یا آلومینیوم ریخته گری شده
media رسانه های گاز: گاز طبیعی ، گاز شهری ، گاز مایع بیوگاز و گاز متان
function عملکرد بیش از حد کشیدن
■ تذکر و عملکرد هشدار دهنده
■ تداخل ضد مغناطیسی
stability پایداری طولانی مدت به دلیل استفاده از دیافراگم های با کیفیت بالا
. جبران دما و فشار
■ اختیاری: قیمت گاز پله
اطلاعات فنی Atmos® IG1.6S |IG2.5S |IG4S
| اندازه | IG1.6S | IG2.5S | IG4S |
| نرخ جریان اسمی | 1.6 متر مکعب در ساعت | 2.5 متر مکعب در ساعت | 4 متر مکعب در ساعت |
| حداکثر سرعت جریان | 2.5 متر مکعب در ساعت | 4 متر مکعب در ساعت | 6 متر مکعب در ساعت |
| حداقل نرخ جریان | 0.016 متر مکعب در ساعت | 0.025 متر مکعب در ساعت | 0.04 متر مکعب در ساعت |
| دوره چرخشی | 1.2 dm3 | 1.2 dm3 | 1.2 dm3 |
| حداکثر فشار کاری | 0.5 بار | 0.5 بار | 0.5 بار |
| حداکثر افت فشار | ≤ 2 mbar | ≤ 2 mbar | ≤ 2 mbar |
| حداکثر خواندن | 99999.9998 | 99999.9998 | 99999.9998 |
| حداقل خواندن | 0.0002 | 0.0002 | 0.0002 |
| دمای کار | -20-55 | -20-55 | -20-55 |
| دمای ذخیره سازی | -30-60 | -30-60 | -30-60 |
| مقدار نبض | 0.01 یا 0.1 متر3/نبض | 0.01 یا 0.1 متر3/نبض | 0.01 یا 0.1 متر3/نبض |
| کلاس دقت | کلاس 1.5 | کلاس 1.5 | کلاس 1.5 |
| ولتاژ کاری | 4.5 / 6 VDC | 4.5 / 6 VDC | 4.5 / 6 VDC |
| جریان آرام | <20 uA | <20 uA | <20 uA |
| حداکثر جریان | <300mA | <300mA | <300mA |
| وزن | 2.2 کیلوگرم | 2.2 کیلوگرم | 2.2 کیلوگرم |
|
خطا: Qmin ≦ Q ≦ 0.1Qmax 0.1Qmax ≦ Q ≦ Qmax |
3 پوند | 3 پوند | 3 پوند |
| 1.5 پوند | 1.5 پوند | 1.5 پوند |
ابعاد کنتور گاز دیافراگم Atmos ® IG1.6S |IG2.5S |IG4S
| آ | 110 ± 0.50 میلی متر | 130 ± 0.50 میلی متر | |||
| ج | 218 میلی متر | 226 میلی متر | |||
| ب | M30 × 2-6 گرم | G¾B | G7/8ب | NPT¾ " |
